汽车发动机芯片29F/28F200-800(PSOP44)的烧写说明

    汽车发动机上，有一个Flash存储芯片，其常见的型号有29F100, 29F200, 29F400, 29F800, 29F160, 29F320；28F100，28F200, 28F400, 28F800, 28F160，28F320等。

    本站的多功能系列编程器，是支持这个型号的，近来有用户反映，写此芯片有些问题，故我特意找了几片这样的芯片，把烧写的详细步骤写下来，供大家参考。找到的芯片，是MXIC公司的MX29F400T。找到这样的芯片不太容易，这个是朋友从深圳找到了几片发来的。

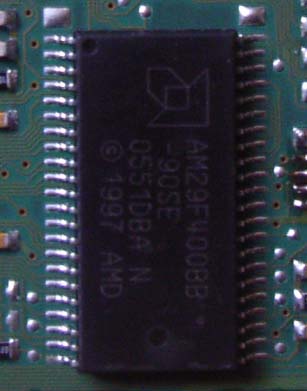

    发动机主板上,芯片是这样焊在电脑主板上的

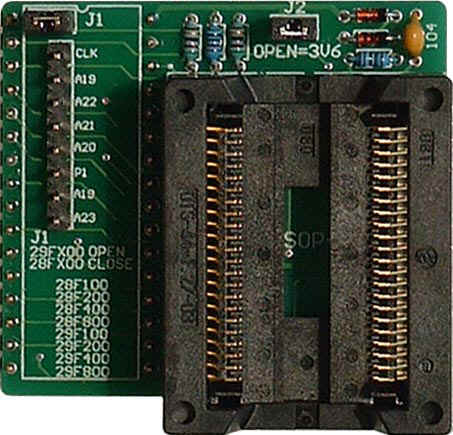

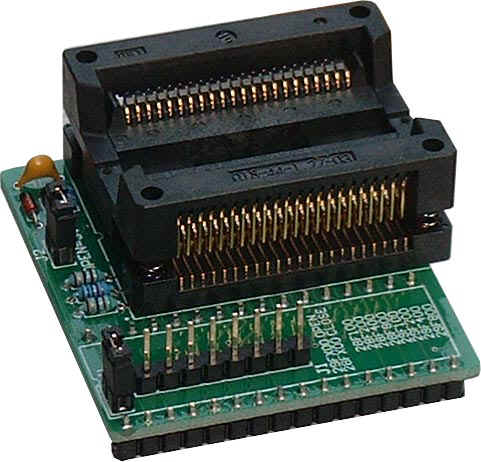

    汽车发动机上的这种存储芯片一般是PSOP44封装的,对它的读写,要使用PSOP44适配器,配合编程器进行读写操作。比较方便的方法是把芯片从汽车电脑主板上吹下来后，放在镀金无插拨力的适配器座进行读写操作。

    由于镀金无插拨力的适配器座价格昂贵，故我们经常使用的是简易的适配器，芯片要读写的时候，是要焊在适配器上面，然后再把适配器插在编程器插座上进行读写操作。
    由于编程器的插座是32脚的，而芯片的管脚数量是44脚的，故需要使用扩展数据线，对原编程器的功能管脚进行扩展，才能对些芯片正确地进行读写操作。所以写的时候，不要忘记把我们随适配器提供的扩展数据线插上。

    简易适配器，大家看到扩展数据线的位置了吧

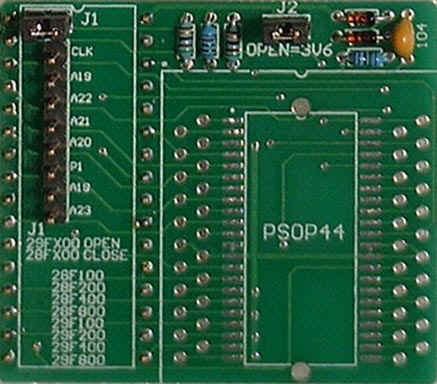

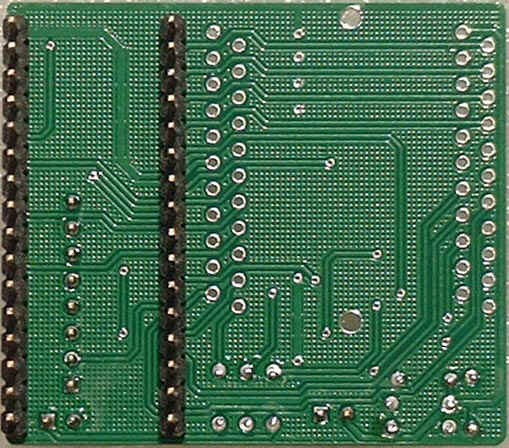

简易适配器(背面),芯片要焊在上面,才能读写

    下面以MXIC公司的MX29F400TNC芯片为例，把烧写这个芯片的详细步骤写下来，供大家在具体的操作过程中参考。

    第一步、写任何芯片前，都要了解一下该芯片的有关资料，这些资料一般是有关芯片的工作电压、编程电压等，相应的资料一般是到网上搜索相应型号的PDF芯片说明文件，从PDF文件找到所需要的相关数据。

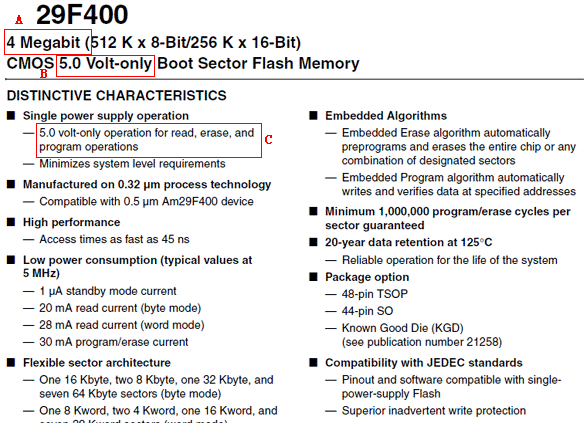

    下图是找到的29F400的PDF文件截图，从图中我们可以看出，A处：说明芯片是4M BIT的，其文件大小，应该是512K容量的；B处：芯片的工作电压是5V的；C处：特意强调了，该芯片的读写，编程和擦除，都不需要其它电压，只需要5V的工作电压即可。下面适配器的调线，应该按照芯片的工作要求来进行设置。

    第二步、芯片焊到主板上，并与编程器正确联接。要注意，适配器放在编程器上时，方向在正确，并且，那个外接的扩展数据线，也要正确插上，接法如图。
    编程器上的跳线，根据上面的提示，由于是29系列的芯片，不需要12V的VPP电压，故J1要断开；J2跳线插上，芯片得到5V电压的供电（此跳线拨下来的话，芯片得到的工作电压是3V6）。

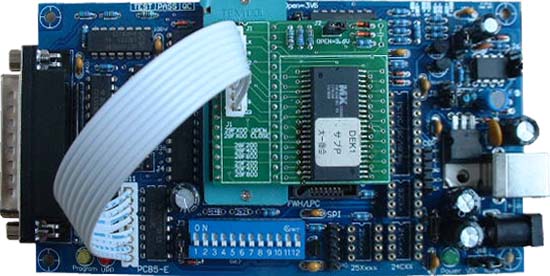

PSOP适配器插在编程器上

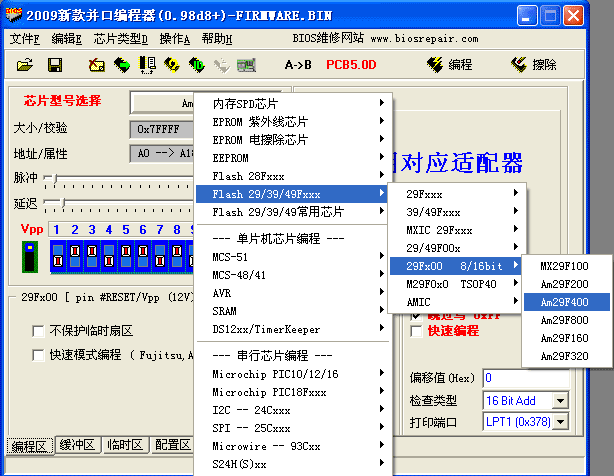

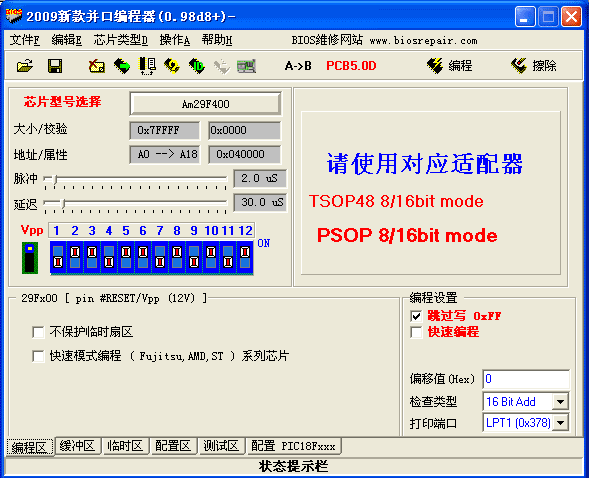

    第二步、硬件连接好后，启动编程器的驱动程序，从程序中，找到要写的芯片的型号。芯片型号的具体位置，见下图。



选择型号后，驱动程序中，会提示芯片的类型并提示使用相应的适配器，同时会把拨动开关的具体设置方法显示出来。按程序提示，设置拨动开关。

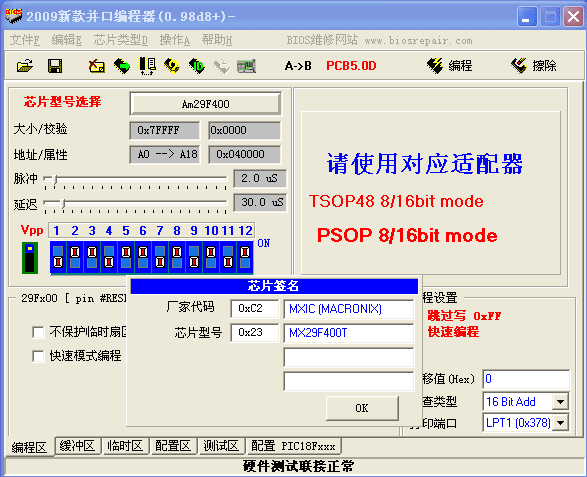

    第三步、按程序中的ID（芯片签名）按钮，如果满足下列条件的话，编程器会显示出芯片的正确厂家和型号。

    1、编程器芯片型号选择正确；
    2、编程器拨动开关设置正确；
    3、芯片焊接无误；
    4、扩展数据线联接正确；

    大家看上图，芯片的厂家MXIC和芯片的具体型号：MX29F400T已正确识别出来了，这说明芯片的焊接、编程器联接、接线等都没有错误。

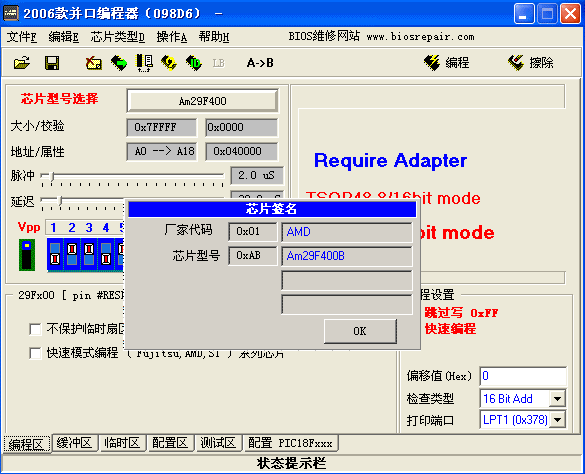

    下面两个图片，是用户在使用过程上抓下来的，第一个图片，要编程的芯片，型号是AMD公司的AM29F400，程序已正确识别出来了。

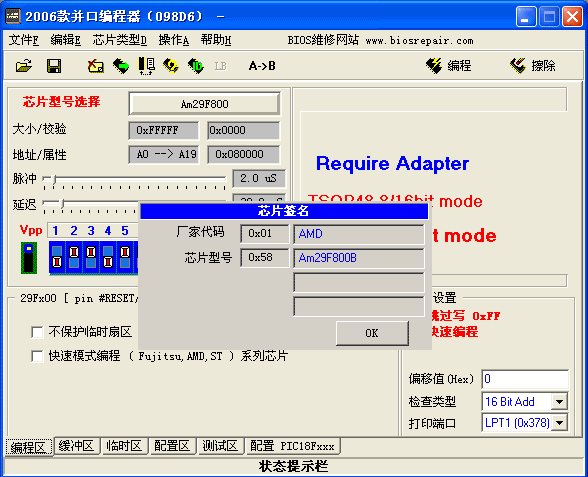

    下面的图片，要编程的芯片型号是AMD公司的AM29F800，程序已正确识别出来了。

    第四步、先清空芯片，擦除芯片的原有数据；如果要复制芯片的话，则需要首先把芯片中的源数据读出来，保存后，再写入别的数据。

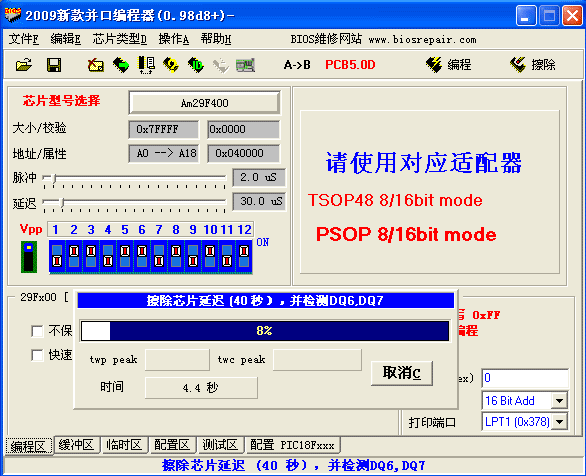

要擦除芯片，按程序中的擦除按钮。

    第五步、读入要写的数据。经常有用户说，我的芯片写不进数据，是不是用的数据不对，这里我要再次强调，写不进数据，说明操作中存在问题，你就是调入什么数据也写不进的，编程器写不进数据，和调入的数据，没有任何关系，换句话说，这个数据能写入，别的数据也肯定会写入的。

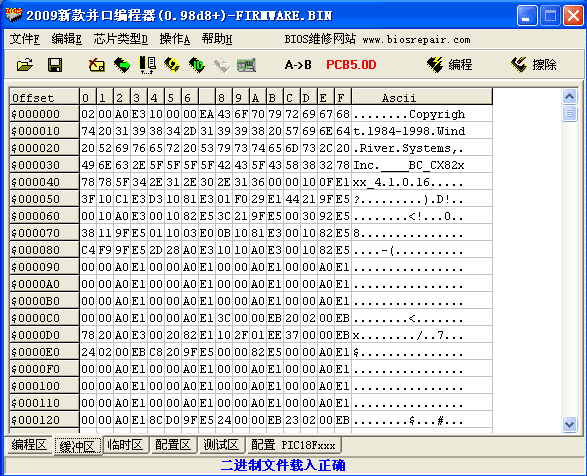

这个数据，是我随便调入的，从缓存区中可以看出，里面是有数据的

    第六步、按编程器驱动程序上的编程按钮，把缓存区中的数据写入到芯片中。

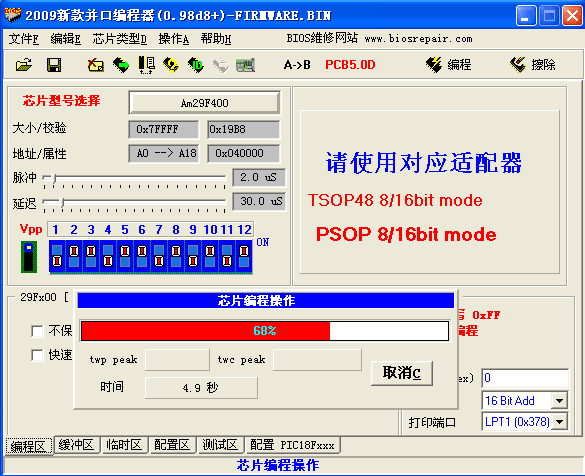

编程器正在写入数据，进度已到了68%。

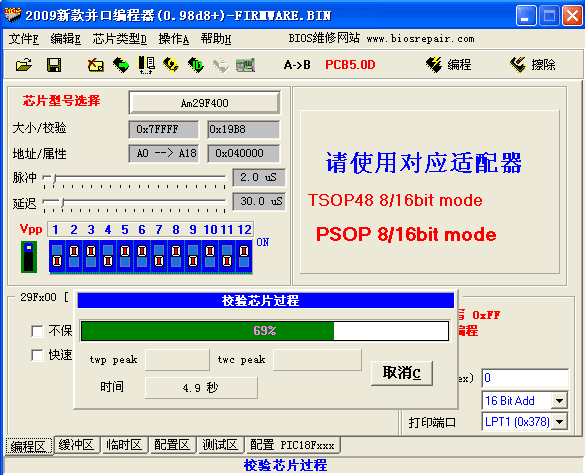

    第七步、编程器烧写完数据后，会自动对比缓存中和芯片中的数据，这个过程，是校验芯片的过程。

    到此，编程器烧写芯片的操作，就可以说是结束了，总结一下：

    编程器识别出芯片的型号，这一步是很关键的，如果识别不出芯片的厂家及型号，可能的原因有：

    1、没有焊接好芯片，这是出现最多的问题；有的用户总是说，自己的焊接手艺是很好的，呵呵，如果总是出现问题，还是仔细检查一下焊接的质量吧。

    2、外接的那个扩展数据线，不能不接或接反；

    3、检查适配器上面的跳线。要按芯片的参数正确设置。

    4、编程器的拨动开关，要按程序的提示正确设置。

    5、胜龙编程器，由于结构简单一些，因而工作会更加稳定一些，和各类适配器的配合，也会更好一些。


    此适配器,要配合主页所有并口编程器使用。
