如何判决真正的硬件版本PCB4.5C编程器
    硬件方面:

      硬件版本4.5C编程器，其显著标志是，它只能使用0.98D版本的驱动软件，而不能使用用于PCB3B等版本的0.97JA等版本的驱动软件。因此，如果有号称能使用0.97JA(也有的网站，改成了98或99)等版本驱动程序的所谓PCB4.5C编程器，则该编程器一定是假的！0.97JA等版本驱动程序，可以从本站这里下载！


      硬件版本4.5C编程器，采用的控制芯片不同于普通的多功能编程器。
  普通多功能编程器（硬件版本PCB3B），使用的控制芯片有：CD4503（74HC367）、CD4015、CD4014和CD4069（74HC04）；

      硬件版本4.5C编程器，除了CD4015和CD4503外，其它两种芯片，使用了74HC14和CD4021。从使用的芯片上，我们就能明确识别出真正的PCB4.5C编程器。


      硬件版本4.5C编程器，其电路设计上，有PCB4.5C<-->PCB3B转换跳线，它跳线位置设置到PCB3B位置时，就可以使用以前的0.97JA等版本的旧驱动程序，如果编程器上没有此跳线，则说明该编程器，也不是真正的硬件版本4.5C编程器。

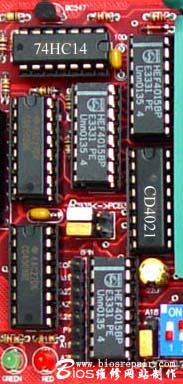

硬件版本PCB4.5编程器上的芯片及转换跳线（图中白黄两个跳线）

    软件方面：



  0.98D版本的驱动程序，增加了对16 bit芯片的支持：

  相对比PCB3B版本的编程器使用的0.97J版本的驱动程序，除了支持PCB3B版本所有的芯片外，它增加了对16 bit芯片的支持（要配合使用TSOP48 16 bit适配器），该系列芯片，广泛使用在卫星接收机上：

  新增加的16 bit芯片列表：

INTEL 28FX00系列芯片：

28F400 B3T；28F800 B3T；28F160 B3T；28F400 B3B；28F800 B3B；28F160 B3B；28F800 C3T；28F160 C3T；28F320 C3T；28F800 C3B；28F160 C3B；28F320 C3B；28F320 J3；28F640 J3

29LVX00系列芯片：

MBM29LV400-T；MBM29LV800-T；MBM29LV160-T；MBM29LV400-B；MBM29LV800-B；MBM29LV160-B；MBM29DL400；MBM29DL800；MBM29DL16X；MBM29DL32X；MBM29DL322

39LF/VFX00系列：

39LF/VF200A；39LF/VF400A；39LF/VF800A；39LF/VF160

29FX00系列：

 29F100；29F200；29F400；29F800；29F160；29F320；29F102

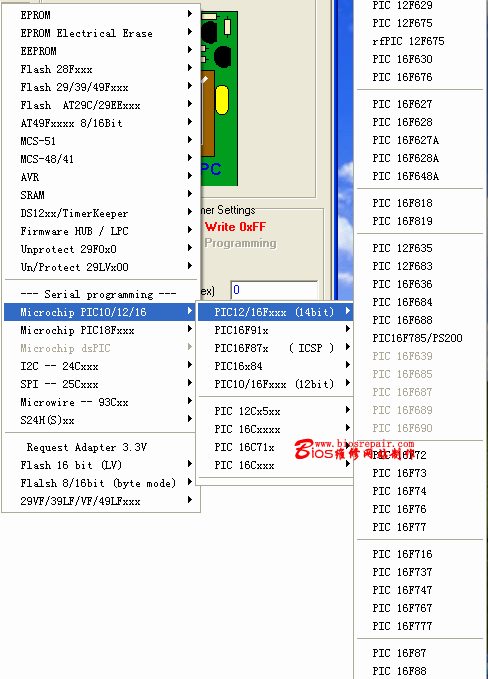

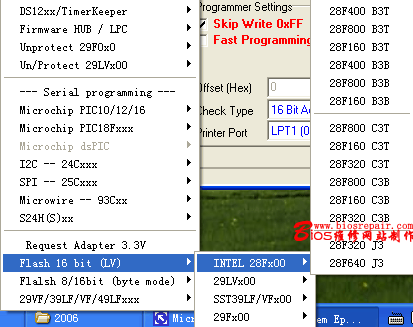

  软件截图如下：

  0.98D版本的驱动程序，有什么特点：
      相对比PCB3B版本的编程器使用的0。97J版本的驱动程序，它增加了对下列芯片的支持：

    -增加对microchip 14bit,12bit OTP芯片的支持：
    PIC12C671 , PIC12C672 ,  PIC12CE673 ,  PIC12CE674
    PIC16C61/71 , PIC16C62/64/65/73 , PIC16C62A/62B/62C/63/63A/64A/65A/65B/66/67
    PIC16C72/72A/73A/74A/74B/76/77 , PIC16C620/620A/621/621A/622/622A
    PIC16CE/623/624/625 , PIC16C710/711/712/716 , PIC16C773/774 , PIC16C745/765/923/924 , PIC16C925/926
    PIC16C554/556/557/558 , PIC16C432/433 , PIC16C717/770/771/781/782
    -Add PIC microchip 12bit (FLASH memory)
    PIC12F508/509 , PIC10F200/202/204/206 , PIC16F505 , PIC16F54/57
    -增加对PIC18Fxxx系列芯片的支持：
    PIC18F242 , 18F248 , 18F252 , 18F258 , 18F442 , 18F448 , 16F452 , 16F458
    PIC18F1220 , 18F2220 , 18F4220 , 18F1320 , 18F2320 , 18F4320
    PIC18F6520 , 18F6620 , 18F6720 , 18F8520 , 18F8620 , 18F8720
    PIC18F2331 , 18F2431 , 18F4331 , 18F4431
    PIC18F6525 , 18F6621 , 18F8525 , 18F8621
    PIC18F6585 , 18F6680 , 18F8585 , 18F8680
    PIC18F2439 , 18F2539 , 18F4439 , 18F4539
    PIC18F6410 , 18F8410 , 18F6490 , 18F8490
    增加对PIC18Fxxx系列芯片的支持：
    PIC18F2410 , PIC18F2420 , PIC18F2455
    PIC18F2510 , PIC18F2515 , PIC18F2520 , PIC18F2525 , PIC18F2550 , PIC18F2585
    PIC18F2610 , PIC18F2620 , PIC18F2680
    PIC18F4410, PIC18F4420 , PIC18F4455
    PIC18F4510 , PIC18F4515 , PIC18F4520 , PIC18F4525 , PIC18F4550 , PIC18F4585
    PIC18F4610 , PIC18F4620 , PIC18F4680
    Add Find and edit value OSCCAL (PIC12F629/675 , PIC16F630/676)
    Add Edit config at address 0x2008,0x2009 (PIC12F635/683 , PIC16F636/684/688 , PIC16F785)
    Fixed Programming PIC all
    Test on chip
    PIC12F675 , PIC16F676 , PIC16F684 ,PIC16F767, PIC16F74
    PIC16F872 , PIC16F876 , PIC16F877, PIC16F876A, PIC16F873A, PIC16F819
    PIC16F84 , PIC16F84A , PIC16F628, PIC16F628A,
    eprom PIC12C509JW , PIC16C505JW , PIC16C711JW , PIC16CE625JW
    PIC18F458 , PIC18F4320 , PIC18LF258 , PIC18F4539 , PIC18F4431

     因此，如果驱动程序号称是0.98D版本的，但却不支持上述型号的芯片，则该软件一定是假的！

　

    软硬件配合：

      PCB4.5C版本的编程器，配合最新的0.98D版本的驱动程序，具有更快的写片速度。写相同类型的芯片（如SST49LF004），速度比多功能编程器提高约50%。以SST49LF002A芯片为例，该芯片属于FWH类型的芯片，在多功能编程器上进行编程写入时，需要的时间为15分钟左右，而在PCB4.5C版本的编程器上，则只用3分钟就可编程并校验完毕，如果使用加速模式编程器，则更可以把时间缩短为2：30左右。

       为了保护大家的权益，请大家在购买时，认真核对，以免上当受骗！
