一、编程器上的跳线
1、[ J3跳线]4M容量芯片转换跳线，在默认位置上，烧写4M以下容量的芯片，当烧写4M容量的芯片时，按编程器程序提示，该跳线设到上面位置。
3、[图8 J9跳线]VPP电压跳线。当烧写W39VXX及W49VXX系列芯片时，该跳线一定要拨下来！
二、扩展插头：
1、[图6 J11扩展数据线]：用于烧写大容量芯片时，接外接数据线。
2、[图H SPI]：用于外接SPI数据线接口。
三、编程器上集成的适配器：
[图9 双列锁紧DIP适配器]：中间蓝色的是双列锁紧适配器，所有DIP（双列直插）封装的芯片，都放在上面烧写。
[图A PLCC适配器]：位于双列锁紧插座的右上方，用于烧写5V工作电压的芯片。
[图B FWH/LPC适配器]：位于双列锁紧插座的右下方，用于烧写3.3V工作电压的芯片。

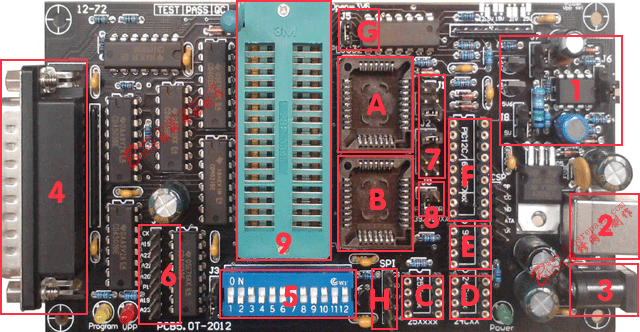

四、编程器各模块介绍[以图片上标识数字介绍，请参考对应]：
1、编程电压调整组合跳线（J6、J7、J8），用来设置27系列芯片的编程电压。注意，此跳线默认输出电压12.5V，跳线组合设置，请参考编程电压调整跳线。
2、USB供电接口，使用随机提供的USB联接线，联接主板USB接口，为编程器提供工作电压。
3、DC供电接口，联接随机提供变压器，为编程器供电 。
4、25孔并口插座：通过随机并口电缆连接计算机并口，用于编程器与电脑进行数据通信。
5、DIP开关：在对27系列、28系列、29系列、39\49系列等存储器芯片进行读写等操作前，需将此开
关拨至相应位置。具体位置在驱动中选择芯片型号后，驱动显示对应的设置图，请参照设置即可。
6、用于烧写大容量芯片时，接外接数据线。
7、编程调整跳线，用来设置2732、2716、2816、I28F001、AT29C256几个特殊芯片的。跳线组合设置请参考芯片编程调整跳线。
8、VPP电压调整跳线，对于编程WINBOND 39V 49V系列芯片时，要将此跳线拔下；编程其它芯片型号要插上。
9、32PIN零插拔力集成电路插座(ZIF32)：用于27系列、28系列、29系列、39\49系列等存储器芯片及该系列芯片PLCC适配器、ATMEL
89系列单片机适配器、FWH／LPC系列芯片适配器。
A、PLCC芯片座，用于编程28、29、39、49系列5V电压PLCC32的芯片。
B、FHW/LPC芯片座，用来编程FHW/LPC系列3.3V PLCC32的芯片。
C、D、E、F、用于24系列、25系列、93系列存储器、PIC系列单片机芯片、PIC全系列单片机适配器、ATMEL
AVR适配器、PHILIPS单片机适配器。
G、为3.3V-3.6V编程电压调整跳线，在写29系列低电压芯片或25系列SPI芯片时，要拔下此跳线。编程其它芯片型号要插上。
H、外接SPI芯片编程扩展接口。可通过此接口，对有SPI接口的主板直接进行芯片读写操作。
五、编程器跳线设置

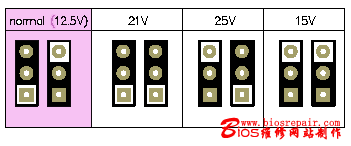

[编程电压调整跳线]

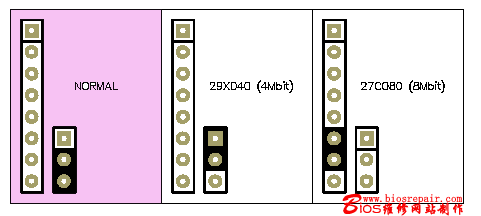

[芯片容量扩展跳线]

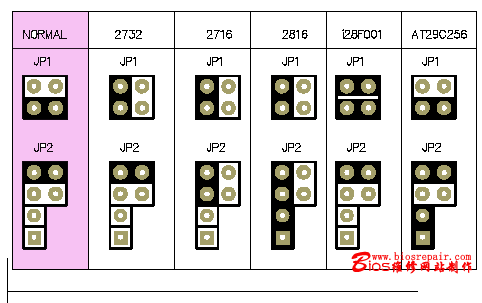

[芯片编程调整跳线]
|
