飞龙智能型编程器编程操作说明

    由于飞龙智能型编程器采用MPU单片机控制电压及跳线，因此对芯片操作过程十分简单。在编程前，首先我们明白，如果判断需要编程的BIOS芯片的型号。

    BIOS芯片分为PLCC、DIP或TSOP芯片，TSOP芯片多用于笔记本等一些设备上，台式机主板大多采用PLCC芯片，DIP芯片也不多见。

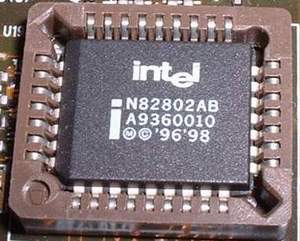

    BIOS芯片多在主板电池附近，一个插在PLCC座中的32脚芯片。如下图：

    从上图我们看出，此主板使用的BIOS芯片的型号分别是window w39v040fbp和sst 49lf008a。有时，主板BIOS芯片表面会贴有主板BIOS版本及类型的激光标签，此时要判断BIOS芯片的型号，必须将BIOS芯片表面的标签揭掉，从直接印刷在芯片表面的型号，来判断BIOS芯片的型号。

    下面我们以INTEL 82802AB芯片为例详细说明。

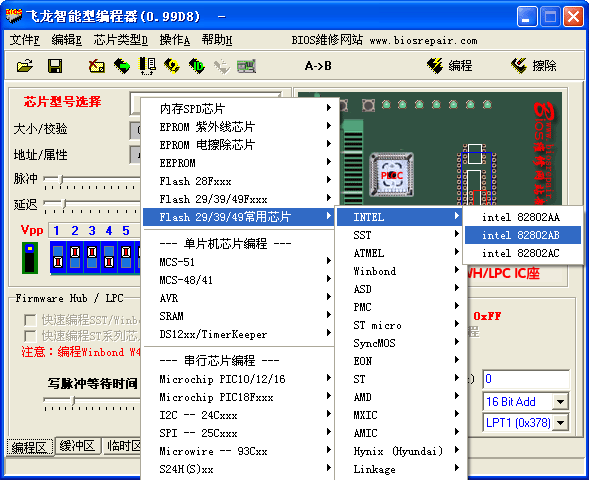

    运行飞龙智能型编程器驱动，在芯片型号选择中，选择芯片型号，即INTEL 82802AB。

     确定后，驱动将提示芯片在编程器上的实际位置，及12位拔动开关的设置图示。

    驱动界面上提示INTEL82802AB使用FWH/LPC芯片座，因此我们将BIOS芯片插入到编程器上的FWH/LPC芯片座中，芯片的插入方向，即BIOS芯片一角有个缺口，此缺口对PLCC芯片座上的缺口即可。PLCC座上的小圆孔，飞龙编程器在出厂时已经点上红色的标识，因此很好判断。

    然后根据驱动拔动开关的提示，设置编程器上12位拔动开关，二者一一对应即可。

    DIP开关的设置是这样的：正对DIP开关，开关的上方是ON，下方是OFF，把DIP开关调到上方，就是处于ON的位置。

    上面的示意图中，DIP开关的状态是：OFF、ON、ON、OFF、ON、ON、OFF、ON、OFF、ON、OFF、ON。

    芯片选择按钮下面显示的是芯片的参数，一般来说，芯片的参数不需要调整，使用系统的默认值即可。
    大小/校验值(Size&checksum)：显示芯片的容量和缓冲区数据的校验值。
    地址属性(Shift&pattem adress)：显示待编程芯片的地址范围和最高地址位。
    写脉冲属性(tWP/WC)：显示待编程芯片的写脉冲宽度和写入延迟时间。

    编程器上芯片位置及12位拔动开关实际位置。12位拔动开关，与驱动图示完全一样。

    编程器设置完成，并且将芯片插到对应的FWH/LPC芯片座中。如何判断芯片插入正常及芯片正常，我们只要选择驱动工具栏中的芯片签名按键，只要可以检测正确的BIOS芯片型号，即INTEL82802AB，即表面编程器设置及芯片一切正常，可以继续操作。

    如果显示以上内容，表明芯片及编程器设置一切正常，可继续操作。否则要检测芯片及编程器是否按驱动提示正确设置，以及芯片插入位置是否正确。

    点击驱动工具栏中的擦除按键，，将芯片原内容清空。注意，在编程前，一定要先擦除芯片，然后再写入，否则一些芯片将无法写入，提示写入错误。

    擦除完成后，点击驱动工具栏中文件--打开，或点击，将需要写入的BIOS文件调入。在这里需要说明一下，无论你下载的BIOS文件的扩展名是否为BIN或ROM，只要你确定调入的文件是需要写入的文件即可。

    驱动默认调入的文件类型是EPROM，即BIN或ROM。如果下载的BIOS文件扩展名不是BIN或ROM，只要在文件类型中选择ALL FILES即所有文件，然后在相应目录中找到你需要写入的BIOS文件，打开即可。

    正确调入BIOS文件后，会在状态栏中提示：二进制文件载入正确。

    点击驱动工具栏上的编程按键，即可将BIOS文件写入到芯片中。系统将自动将文件写入并校验通过，最后提示编程操作正常。

    编程操作完成后，即黄色的编程指标灯灭后。驱动并提示芯片编程正确后，我们使用随带的PLCC起拔夹，将写好的芯片拔下即可。注意：黄灯灭后，编程器已经断电，此时拔芯片并不是带电插拔，但黄色编程指标灯亮起时，一定不要拔取芯片，如编程过程中，想退出编程操作，点击取消按键即可。

    对于其它芯片操作，其过程一样，只是根据芯片型号选择不同的芯片而已。
